1. 貝塔射線揚塵在線監測系統簡介

   貝塔射線揚塵在線監測系統又稱貝塔射線檢測儀，pm10在線監測系統，貝塔射線揚塵在線監測系統是一款使用β射線法來實現對大氣顆粒物濃度的監測的儀器，適用于建筑工地、道路施工、工廠廠界等顆粒物的在線監測。


　　揚塵在線檢測儀(β射線)使用β射線法來實現對大氣顆粒物濃度的監測。本產品執行標準如下所示:

　　HJ/T 374—2007 總懸浮顆粒物采樣器技術要求及檢測方法

　　HJ/T 93-2013 環境顆粒物(和)采樣器技術要求及檢測方法

　　HJ 1100-2020 環境空氣中顆粒物(和)β射線法自動監測技術指南

2.工作原理

　　采用的是貝塔射線吸收法的工作原理，將C-14作為發射源，其發射恒定的高能量電子，樣品空氣通過切割器以恒定的流量經過進樣管，顆粒物截留在濾膜上。β射線通過濾膜時，能量發生衰減，通過對衰減量的測定計算出顆粒物的質量，根據采樣流量、采樣時間和濾膜面積來計算實際狀態下環境空氣中顆粒物的濃度。該設備適用于建筑工地、道路施工、工廠廠界等顆粒物的在線監測。

3.功能與特點

　　1)使用智能加熱技術對采樣空氣動態加熱除濕，提高測量精度。

　　2)使用PID恒流算法，泵轉速調控自適應，保證采樣空氣流量穩定精準。

　　3)使用五級校準法，確保PM10濃度無論高低皆能準確測量。

　　4)使用全程零點校準，保證每一次測量都不受濾紙均勻度的影響。

　　5)采樣周期連續可調，最小周期3分鐘，最大周期60分鐘

　　6)支持省紙模式，濾紙可根據使用情況循環利用，能有效延長濾紙使用時間。

　　7)支持本地?cái)?shù)據查詢展示，可查詢?nèi)我鈺r(shí)間段數據。

　　8)支持有線網絡通信和4G無線通信

　　9)支持遠程系統升級及參數設置

　　10)支持本地?cái)?shù)據存儲，數據存儲時長可達365天。

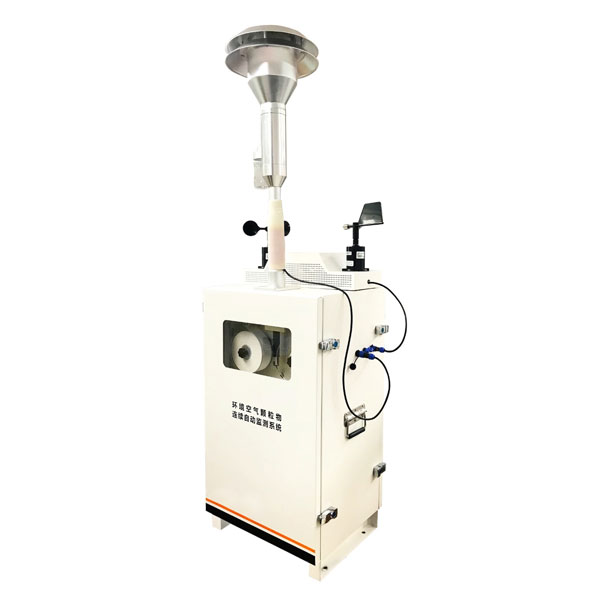

4.產品外觀

5.技術規格

　　1)機械粒子切割器 ，實現顆粒物粒徑的精確切割。

　　2)使用智能加熱技術對采樣空氣動態加熱除濕，提高測量精度。

　　3)使用PID恒流算法，泵轉速調控自適應，保證采樣空氣流量穩定精準。

　　4)使用五級校準法，確保PM10濃度無論高低皆能準確測量。

　　5)使用全程零點校準，保證每一次測量都不受濾紙均勻度的影響。

　　6)采樣周期連續可調，最小周期3分鐘，最大周期60分鐘

　　7)支持本地?cái)?shù)據查詢展示，可查詢?nèi)我鈺r(shí)間段數據。

　　8)支持有線網絡通信和4G無線通信

　　9)支持遠程系統升級及參數設置

　　10)支持本地?cái)?shù)據存儲，數據存儲時長可達365天。

　　11)7寸液晶顯示屏，現場直接設置操作，系統設置。

　　12)具有霧炮聯動功能，可以通過設置聯動閾值控制霧炮等治理設備的開啟和閉合。

　　13)可存儲12個月的分鐘數據，通過U盤拷貝。

　　14) 具有采樣管路和相對濕度校準功能，有效抑制濕度對測量結果的影響。

系統組成

　　該系統主要由顆粒物和氣象監測單元、數據采集處理單元、視頻字符疊加單元、數據傳輸單元、數據展示平臺、聯動控制單元等組成，實現工地環境監測、數據上傳、數據展示、統計分析、視頻疊加等功能，完美對接政府監測平臺，實現工地環境的 24 小時監管。

　　1. 顆粒物監測單元

　　對 PM10 進行連續自動監測，環境數據每小時采集一次數據，并實時上傳至數據中心和監控平臺統計

　　和分析;

　　2. 氣象五參監測單元

　　整套設備具備溫度、濕度、風速、風向、大氣壓強等環境參數的監測，為監測數據的后期分析提供氣象參數;

　　3. 數據采集處理單元

　　該單元是整套系統的中樞，對所收取的監測數據進行判別、檢查和存儲;對采集的監測數據按照統計

　　要求進行統計分析處理，將處理后的數據上報至云平臺，并控制參數的本地化顯示，實現環境參數與視頻監控畫面的融合;

　　4. 數據展示平臺

　　本系統的監測數據不僅可以上報至各級政府的數據云平臺，也可上報萬象儀器貝塔射線在線監測平臺，更能與現場的監控視頻融合，將現場的環境參數以字符形式顯示在視頻監控畫面上，實現本地環境參數與本地視頻的融合，隨視頻一起存儲，防篡改，一經疊加永久存在。

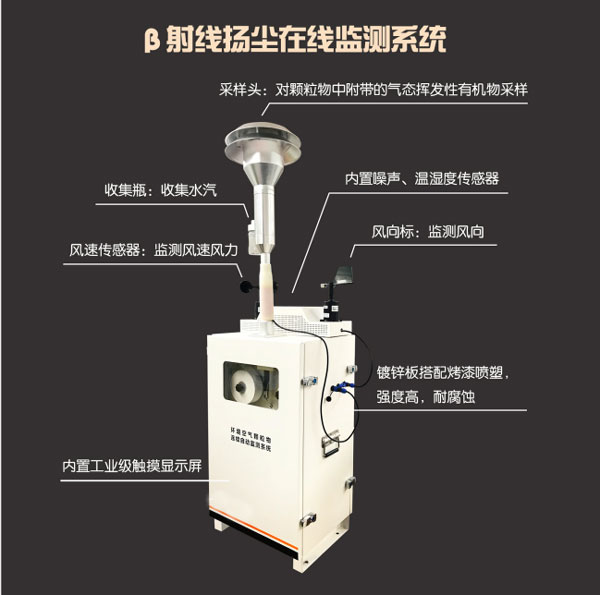

設備主要部件：

　　1. 設備主機箱：防塵、防風、防雨、防曬;

　　2. 顆粒物采樣頭：物理切割器+加熱除濕器+水汽冷凝器

　　3. 工業主控板+7寸觸摸屏：設備系統運行及操作

　　4. 顆粒物傳感器：光散射法PM10傳感器

　　5. 溫濕度傳感器：探測環境溫濕度

　　6. 風速風向傳感器：氣象數據監測

　　7. 數據傳輸模塊：無線采集傳輸模塊

　　8. 集成電路板：高度集成、統一輸出

　　9. 供電系統：電源、空開、接地線

　　10. 支架：1.6米戶外固定長方體支架

　　11. 戶外P10 LED顯示屏，96×48點陣(可按需求定制)。

氣象監測單元

整套設備具備大氣壓強、溫度、濕度等環境參數的監測，數據的后期分析提供氣象參數保障

溫度：

　　測量范圍：-45～80℃;

　　分辨率 ：0.1℃;

　　精度 ：±0.5℃;

濕度：

　　測量范圍：0～100%; 精度 ：±3%;

　　分辨率 ：1%;

風速： 測量原理：機械式

　　測量量程：0~30m/s 啟動風力：≥0.8m/s

　　精度 ：±(0.3+0.03V) (V:風速)

風向：

　　測量原理：機械式 測量量程：8個方向

　　啟動風力：≥0.8m/s 精度 ：±3 度 響應及穩定： ≤1min

氣壓：

　　測量原理：半導體

　　測量量程：300-1200hPa

　　分辨率 ：0.1hpa

　　精度 ：±0.3hpa

　　響應及穩定： ≤1min

設備主要技術特點

　　1. 具備通過CPA、CCEP認證，具備認證證書。

　　2. 在-30~60℃、0~90%RH(無凝露)的環境范圍內正常工作

　　3. 根據定制需求，設備可在箱體上拓展其它監測接口

　　4. 機械粒子切割器 ，實現顆粒物粒徑的精確切割

　　5. PID恒流算法，確保采樣流量恒定，切割曲線的正確

　　6. 具有采樣管路和相對濕度校準功能，有效抑制濕度對測量結果的影響;內置獨特的優化算法，提高儀器測量結果的準確性

　　7. 7寸液晶顯示屏，現場直接設置操作，系統設置

　　8. 支持遠程升級產品固件及修改產品配置，不必現場操作，省時省力

　　9. 支持4G/網口/WIFI通訊方式，保證數據實時傳輸

　　10. 配備全天候戶外傳感器，對噪聲及氣象參數值進行連續監測

　　11. 默認按HJ212標準上傳，也可以根據客戶平臺要求任意定制協議上傳。

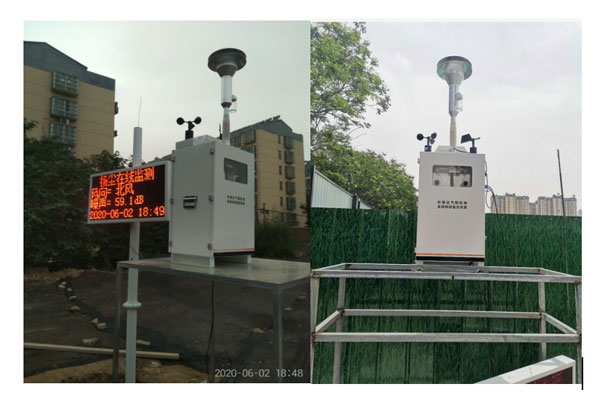

　　產品安裝實例
